С развертыванием 40 Gigabit Ethernet обычно в большинстве ЦОДа, это было очень важно для менеджеров ЦОДа использовать подходящие 40G устройства, такие как модули 40G QSFP+. В настоящее время на рынке доступны различные модули 40G, но в основном существует два интерфейса, принимаемого модулями 40G QSFP+ — MTP/MPO и LC.

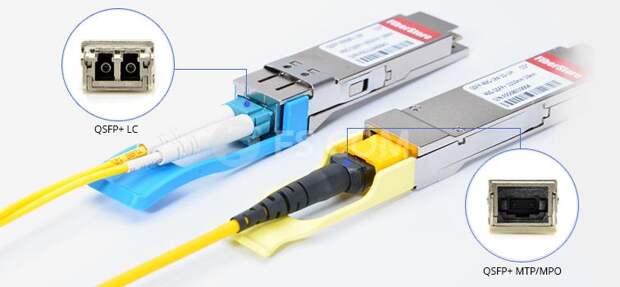

В чем разница между этими двумя типами интерфейсов? В данной статье будет анализировать трансиверы 40G QSFP+ с интерфейсом MTP/MPO и молули 40G QSFP+ с интерфейсом LC.
Как правило, модули 40G QSFP+ с интерфейсом LC используются для передачи данных на далекое расстояние по одномодовому волокну (SMF), и модули QSFP+ с интерфейсом MTP/MPO употребляются для передачи данных на короткое расстояние по многомодовому волокну (MMF). Однако для некоторых трансиверов 40G с интерфейсом MTP/MPO, таких как 40GBASE-PLRL4 и 40GBASE-PLR4, они могут поддерживать передачу данных на длинное расстояние по SMF.

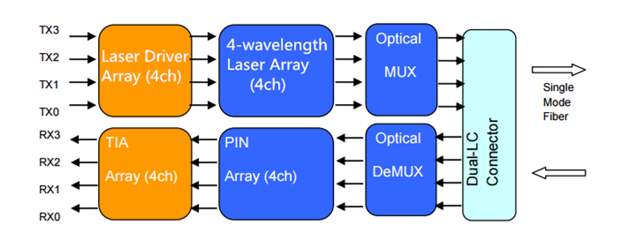

Модули 40G QSFP+ с LC-интерфейсом —В передающей стороне, 4-канальный 10G последовательные потоки данных передаются лазерным драйверам. Лазерные драйверы напрямую управляют модулированными лазерами (DML) с длинами волн. Затем вывод четырех DML оптически мультиплексируется в SMF через отраслевой стандарт LC разъема, сочетающий в себе оптический сигнал 40G. В приемной стороне, оптические сигналы 40G демультиплексируются в 4 отдельных 10G канала с различной длиной волны. Каждый свет длины волны собирается дискретным фотодиодом и потом выводится в виде электрических данных после амплификации путем TIA.
В этом процессе, 4-длина волны CWDM мультиплексор и демультиплексор используется на пару одномодовых волокон.

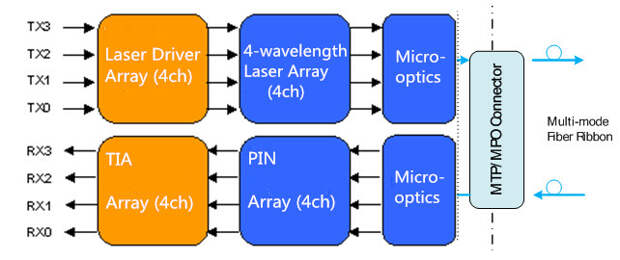

Модули 40G QSFP+ с интерфейсом MTP/MPO— В передающей стороне, передатчик преобразует параллельные электрические входные сигналы в параллельные оптические сигналы через использование лазерной матрицы. Затем параллельные оптические сигналы передаются параллельно через ленту многомодового волокна. В приемной стороне, приемник преобразует параллельные оптические входные сигналы через матрицу фотодетектора в параллельные электрические выходные сигналы.
Примечание: Существует несколько модулей 40G с интерфейсом MTP/MPO, работающим по SMF, как упомянуто выше. Для такого типа PSM (параллельный одномодовый оптический модуль с разъемом оптоволоконной ленты MTP/MPO) QSFP+, он предлагает 4 независимых канала передачи и приема, каждый из которых способен выполнять 10G для совокупной скорости передачи данных 40G по SMF. Другими словами, 8 одномодовых волокон используются для достижения параллельной передачи данных.
Для трансиверов 40G QSFP+ с LC интерфейсом, они не могут разделиться на 4x10G, поскольку они используют 4 длины волны на пару одномодовых волокон и не поддаются “расщеплению” на 4 пары без значительной сложности для разделения длин волн. Для модулей 40G QSFP+ с интерфейсом MTP/MPO, они могут использоваться в подключении 4x10G через внешний 12-волоконный параллельный to 2-волоконный дуплексный breakout кабель, который соединяет модуль 40G с четырьмя оптическими интерфейсами 10G.

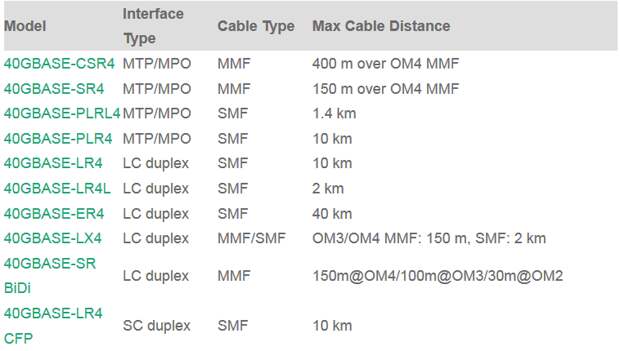

В следующей таблице перечислены общие модули. Помимо этих общих, 40G модули совместимы с другими брендами, такими как Cisco, Juniper, также доступны.
