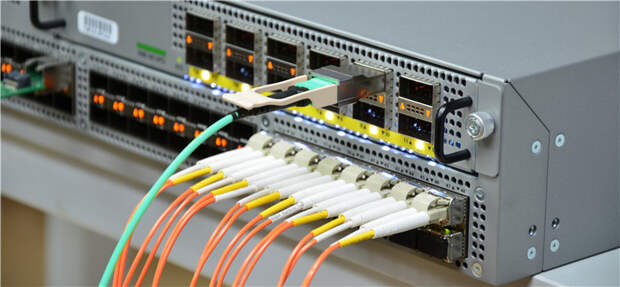

Оптическая сеть 10G широко распространяется в современной телекоммуникационной сети. В настоящее время используется много волоконно-оптических устройств 10G, таких как коммутаторы, среди которых Cisco устройства чаще всего используются в соответствии со статистикой. Если вы выберете коммутатор Cisco, оригинальный бренд Cisco или совместимые модули Cisco, как SFP/SFP 10G могут быть необходимы для передачи между оптическими сигналами и электрическими сигналами.
В данной статье будет предлагать подробную информацию о том, как выбрать подходящий модуль 10G SFP+ для коммутаторов Cisco.
Теперь 10G оптическая сеть уже созрела, и существует широкий выбор стандартов 10G IEEE для различных сетевых приложений 10G и сред. Прежде чем покупать 10G SFP модули для ваших Cisco коммутаторов, в первую очередь, вы должны ознакомиться с этими стандартами 10G.

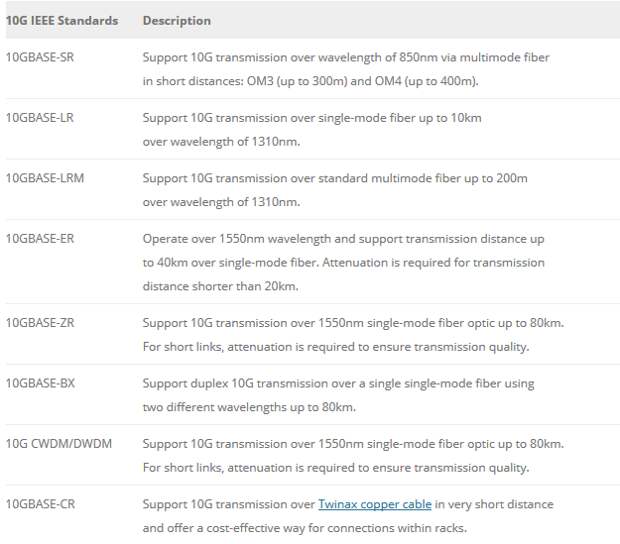

IEEE определил стандарты 10G для разных расстояний передачи данных и сред передачи. Таких как, 10GBASE-SR для короткого расстояния макс.до 300 метров по многомодовому оптическому волокну OM3 и 10GBASE-LR для далекого расстояния макс.до 10 километров по одномодовому волокну. Существуют также стандарты для 10G передачи данных по медным кабелям, Например 10GBASE-CR и 10GBASE-T. В следующей таблице перечислены подробные информации о наиболее часто используемых стандартах 10G.

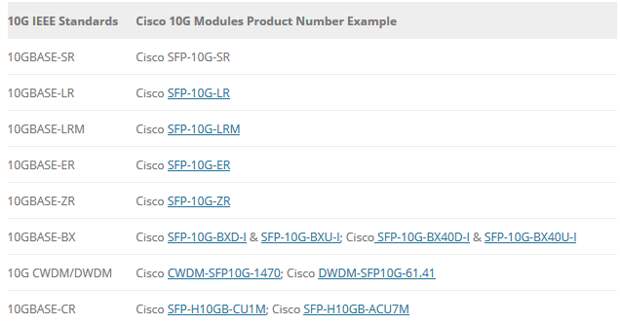

Система назначения имён Cisco модулей 10G SFP тесно связывается со стандартами IEEE. Здесь я привел несколько примеров для Cisco модулей 10G SFP, чтобы лучше пояснять, как Cisco называется свои модули 10G SFP.
Для обычных модулей 10G SFP, Cisco использует стандарные ключевые слова для обозначения отвечающих модулей. Для особых модулей, Cisco построила другую систему назначения имён.

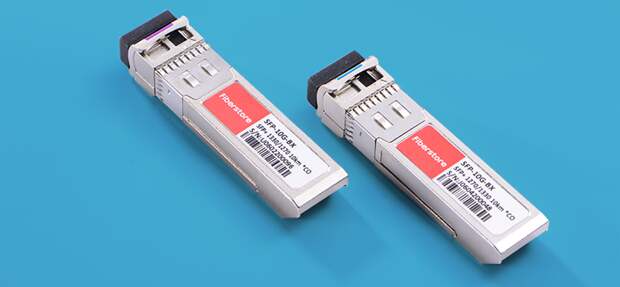

Для пары модулей BiDi SFP 10G, буквы «D» и «U» вместе используются для двух модулей на каждом конце оптической линии связи. Например, SFP-10G-BXD-I & SFP-10G-BXU-I представляет собой пару модулей BiDi, что может поддерживать расстояние передачи данных макс.до 10 км. Дополнительные номера добавляются для отметки расстояния передачи данных модулей BiDi. SFP-10G-BX40D-I & SFP-10G-BX40U-I представляет собой пару модулей BiDi SFP 10G, которая может поддерживать расстояние передачи данных макс.до 40 км.
Для CWDM 10G SFP и DWDM 10G SFP, длина волны добавляется в артикуле. Например, CWDM-SFP10G-1470 является артикулом CWDM SFP 10G, который работает на длине волны 1470 нм. Если вы хотите CWDM SFP 10G работать на 1550 нм, то серийный номер изделия этого CWDM модуля должен быть CWDM-SFP10G-1550. Поскольку все модули DWDM SFP 10G работают на длинах волн около 1500 нм, в серийном номере изделия модулей SFP 10G Cisco DWDM, первые два номера 1 и 5 устраняются. Например, DWDM-SFP10G-61.41 обозначает модуль DWDM SFP 10G с рабочей длиной волны 1561,41 нм.

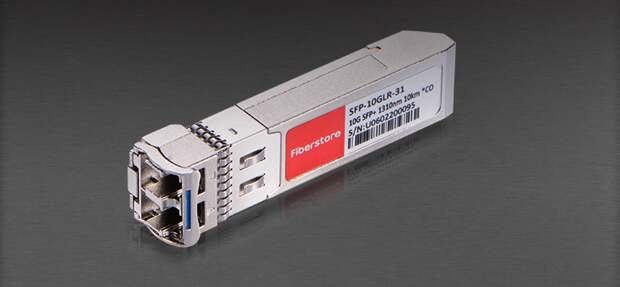

Для таких модулей, как SFP 10G кабель прямого подключения (SFP 10G DAC) и активный оптический кабель SFP 10G (SFP 10G AOC), который содержит длину кабелей, Cisco объединяет характеристики стандарта IEEEи номера назначения имён его модулей. Cisco SFP-H10GB-CU1M представляет собой 1-метровый 10G SFP+ медный кабель прямого подключения. Cisco SFP-10G-AOC2M - это 2-метровый 10G SFP+ активный оптический кабель.
Кроме стандарта IEEE и расстояния передачи данных, выбор подходящих модулей 10G SFP следует также учитывать несколько других факторов, таких как совместимость и затраты.
Хотя Cisco имеет широкий выбор коммутаторов и модулей 10G SFP, не каждые модули SFP 10G могут хорошо работать на каждом порте коммутаторов Cisco SFP 10G. Перед выбором модулей SFP 10G для вашего Cisco коммутатора, вы должны убедиться, что этот SFP 10G совместим с вашим коммутатором.
Второй важный фактор представляет собой затраты на модули SFP 10G. Зачем? Модуль SFP 10G является лишь небольшой частью всей оптической сети, но объем использования модуля SFP 10G очень велик. Cisco оригиальная марка SFP 10G модулей обычно стоит дорого. Таким образом, необходимо выбрать экономические модули. На самом деле, Cisco оригиальная марка SFP 10G модулей не является единственным выбором. Существует также много третьесторонних модулей, что совместимы с коммутаторами Cisco. Как правило, цены на третьесторонние оптические модули намного ниже, чем оригинальные марки.
Если у вас много денег, вы можете напрямую заказать модули от Cisco. Однако, если вы собираетесь выбратьтретьесторонние модули для экономичного решения, то качество и совместимость становятся очень важными.
