Оптические модули давно стали неотъемлемой частью современных телекоммуникационных сетей передачи данных. Залогом популярности является компактность устройств, высокая производительность, возможность быстрого и недорогого изменения конфигурации сети и множество других преимуществ. Оптические модули имеют ряд формфакторов и параметров, которые имеют важное значение для качества передачи данных.
Для того, чтобы посетители моего сайта сможете лучше просматривать основные понятия, начнем с вида оптических модулей.В первую очередь модули различаются своими формфакторами. Немного расскажу про различные варианты.

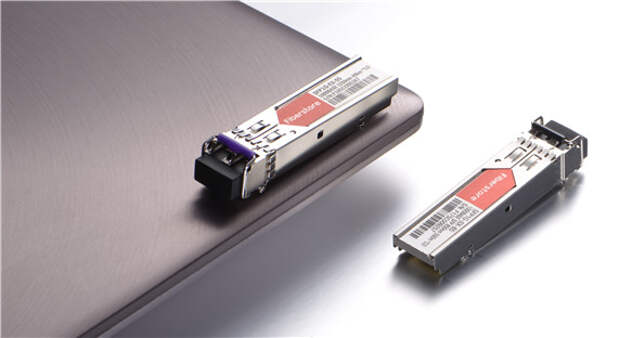

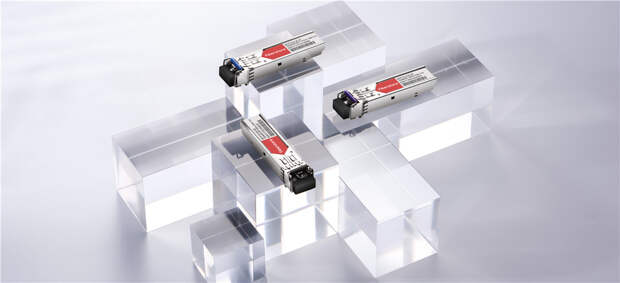

Наибольшее распространение среди сменных получили модули SFP. SFP-модуль – это компактная модификация GBIC-модуля, именно поэтому модули GBIC бывают только гигабитными. Оптические модули SFP поддерживают практически любые существующие на сегодняшний день протоколы и технологии передачиданных. Благодаря таким размерам стало возможно реализовать до 52 оптических портов на одной железке в один юнит. Используется для передачи данных на скоростях 100Mbits, 1000Mbits. На изображении снизу Cisco GLC-T Совместимый 1000BASE-T SFP модуль.
SFP+ является расширенной версией приемопередатчика SFP, способного поддерживать скорости передачи данных до 10 Gbit/s. SFP+ поддерживает 8 Гбит/с волоконный канал, 10 Gigabit Ethernet и стандарт оптической транспортной сети OTU2. Это популярный отраслевой формат, поддерживаемый многими поставщиками сетевых компонентов. Хотя стандарт SFP+ не включает упоминание о 16G волоконном канале, он может использоваться на этой скорости.

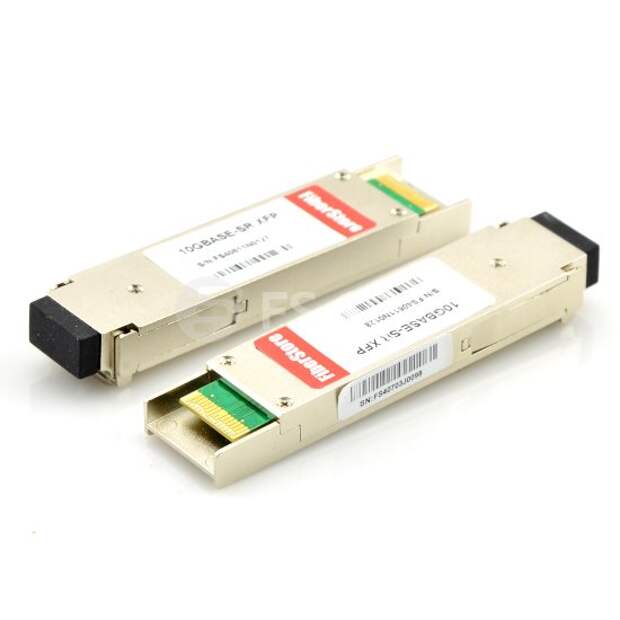

XFP — протоколо-независимый оптический трансивер горячей замены, обычно работающий на длинах волны 850 нм, 1310 нм или 1550 нм на скорости 10 гигабит в секунду в стандартах SONET/SDH, волоконный канал, gigabit Ethernet, 10 Gigabit Ethernet и других применениях, включая каналы WDM. По размерам XFP немного больше, чем SFP и SFP+.

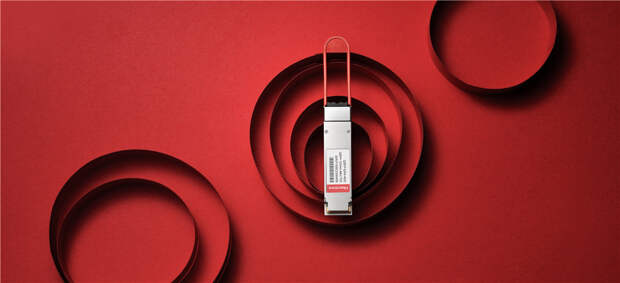

40-Gigabit Ethernet QSFP+ и 100-Gigabit Ethernet QSFP28 короткого диапазона штироко используются в современных ЦОДов, где применяются 12-волоконные патч-корды с female(мама) разъемами MPO. Что касается модулей 40G QSFP +, то есть от короткого диапазона до далекого диапазона , они доступны в 5 обычных типах. Минимальное расстояние передачи - 100 м, а максимальное расстояние передачи составляется - 40 км. 100G QSFP28 модульи обычно доступны в двух типах：100GBASE-SR4 и 100GBASE-LR4.
Кроме выше перечисленных модулей, еще бывают различные формфакторы, такие как 100BASE SFP, X2, XENPAK, GBIC и.д.
Подробные характеристики этих модулей здесь не показываются. Если вы хотите узнать более информации. посетите, пожалуйста, мой блог.
